L'abril de 2026, Estralia va completar el desenvolupament estructural d'un habitatge unifamiliar de dues plantes a la Comunitat de Madrid, en col·laboració amb un estudi d'arquitectura. El projecte es presenta de manera anònima per raons de confidencialitat. L'abast va incloure el càlcul i disseny estructural, 16 plànols, amidaments i una memòria estructural detallada, desenvolupats en un termini de dues setmanes.
La solució general es va plantejar mitjançant una estructura de pòrtics de formigó armat, amb fonamentació aïllada i bigues centradores a nivell de pedestal. El forjat intermedi es va resoldre amb bigueta i revoltó, mentre que les dues cobertes inclinades van requerir un estudi específic dels seus suports, voladissos i elements prefabricats.
Una solució estructural ajustada al projecte arquitectònic
Tot i que es tractava d'un habitatge d'escala residencial continguda, la geometria i la relació entre estructura, tancaments i coberta exigien una coordinació precisa. El treball havia de resoldre la transmissió de càrregues sense alterar innecessàriament la proposta arquitectònica i, al mateix temps, deixar una documentació clara per incorporar-la al projecte.

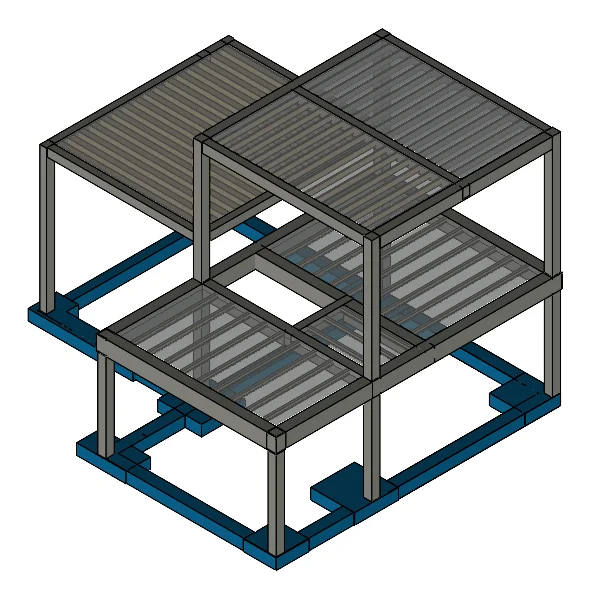

El model estructural es va concentrar en els elements rellevants per al càlcul i la comprovació. No tots els detalls constructius requereixen modelatge tridimensional: una part del desenvolupament es completa mitjançant verificacions específiques, criteris d'enginyeria i definició directa en plànols.
La resolució de les cobertes inclinades
El punt més delicat era a les dues cobertes inclinades. La solució inicial preveia un forjat de bigueta i revoltó, però les condicions de voladís i les sol·licitacions previstes obligaven a revisar l'esquema. La coberta també s'havia de coordinar amb taulers OSB, la capacitat resistent dels quals condicionava la separació màxima entre suports.

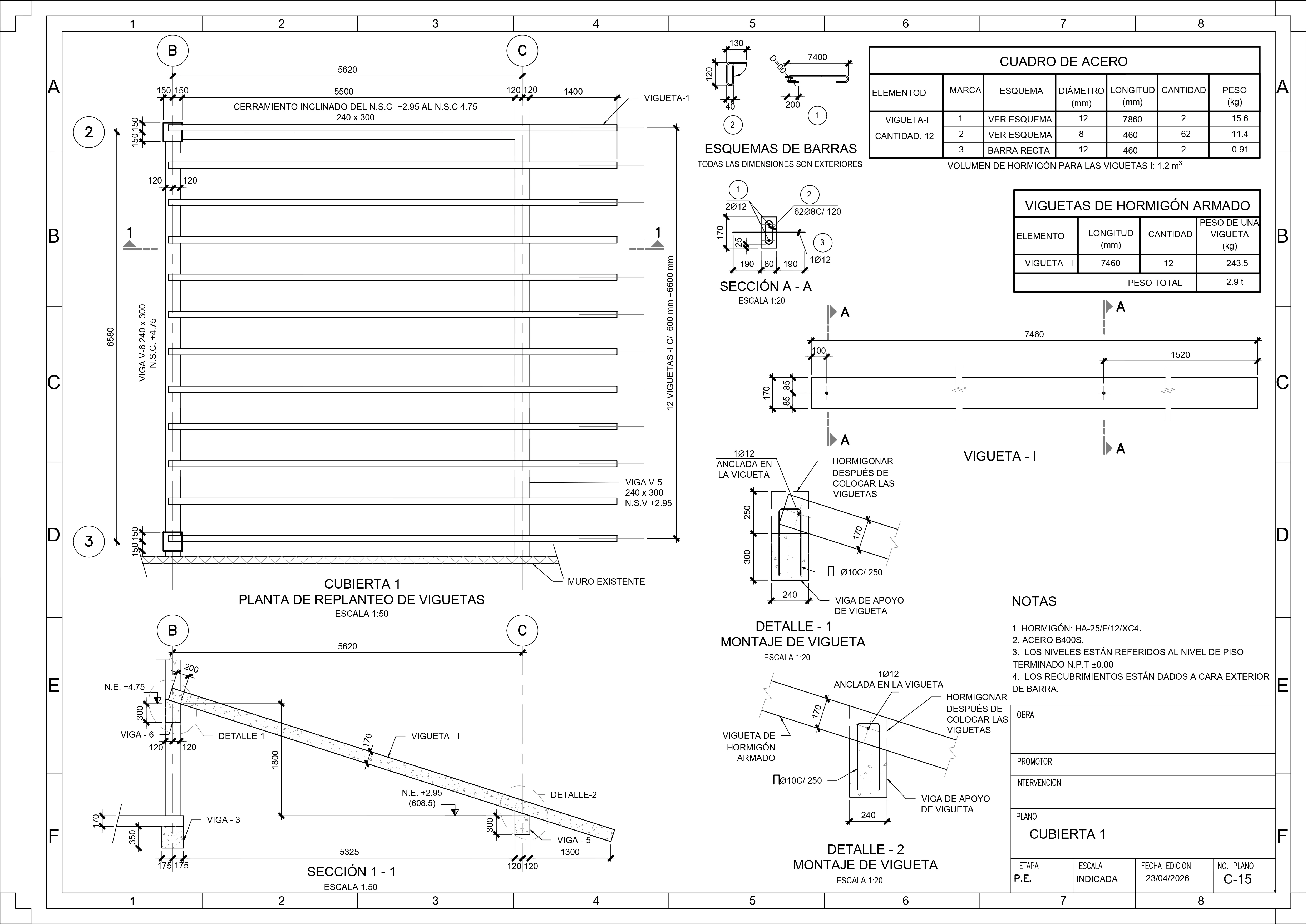

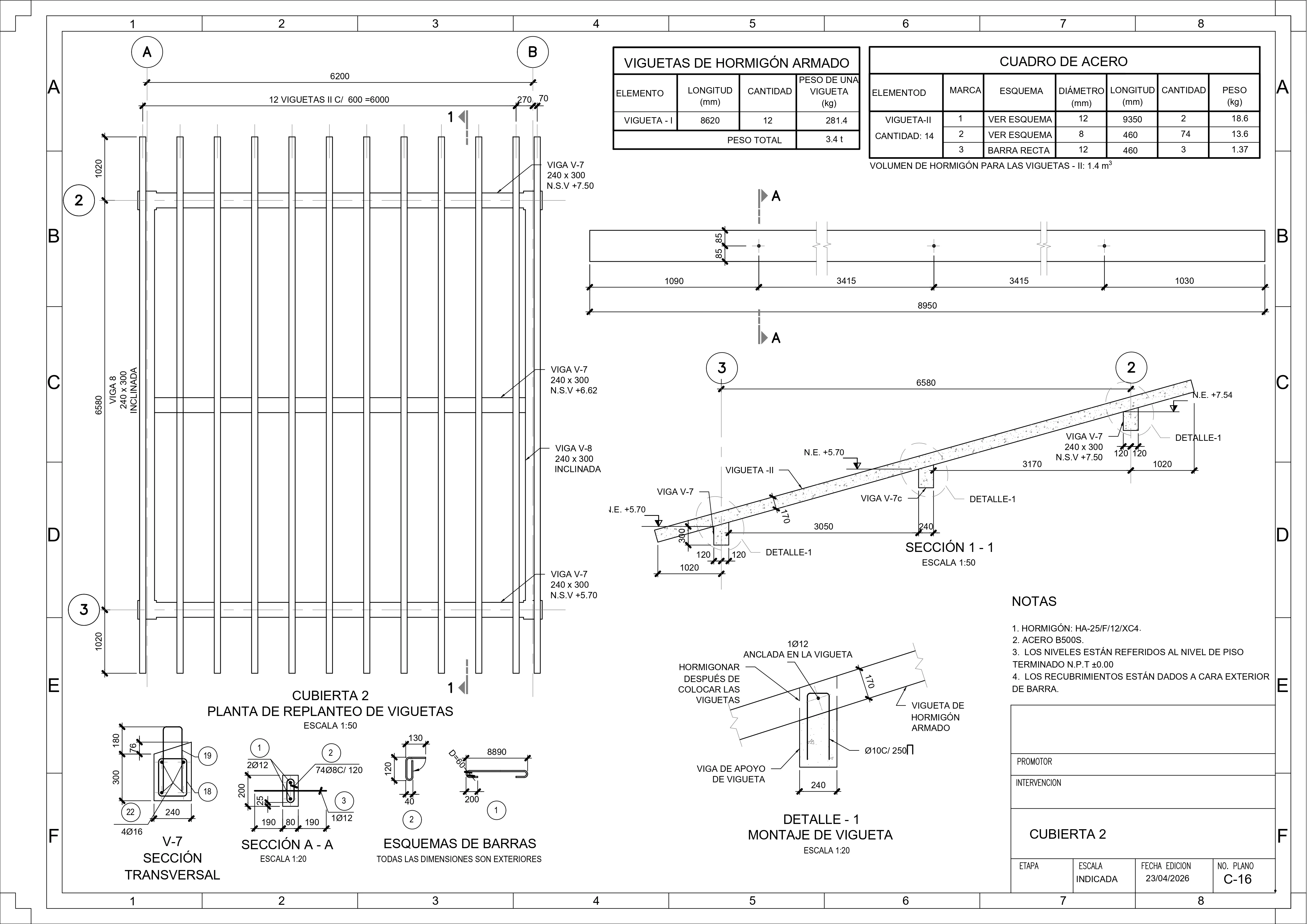

Estralia va plantejar una solució amb biguetes prefabricades de formigó armat, modulades a 60 cm i amb la possibilitat documentada d'arribar fins a 70 cm segons la capacitat del tauler OSB. Aquesta decisió va permetre compatibilitzar la solució estructural amb el sistema constructiu previst i deixar definits als plànols els suports, els encontres i els detalls de muntatge.
El detall constructiu també forma part del criteri estructural
Un altre punt rellevant va ser la resolució d'una fusteria de grans dimensions prevista al projecte. Tot i que la fàbrica de maó podia resistir les càrregues, recolzar-hi directament la biga de coronació associada a la coberta podia afavorir l'aparició de fissures visibles a les juntes de la zona de suport.
Per reduir aquest risc, es van incorporar pilastres a les cantonades. D'aquesta manera, la transmissió de càrregues quedava més ben definida sense comprometre la netedat visual del resultat. La decisió no responia només a una comprovació resistent, sinó també al comportament previsible del detall durant l'execució i l'ús.
Dades principals del projecte
- Tipologia: habitatge unifamiliar de dues plantes.
- Ubicació: Comunitat de Madrid.
- Condició sísmica: sense condicionants sísmics rellevants.
- Sistema estructural: pòrtics de formigó armat.
- Fonamentació: sabates aïllades amb bigues centradores a nivell de pedestal.
- Forjat intermedi: forjat de bigueta i revoltó.
- Cobertes: dues cobertes inclinades amb biguetes prefabricades de formigó armat.
- Separació entre biguetes: 60 cm, amb possibilitat documentada de fins a 70 cm segons la capacitat del tauler OSB.
- Documentació lliurada: 16 plànols estructurals, amidaments i memòria estructural detallada.
- Termini de desenvolupament: dues setmanes.
